特設ページ ｜ IP67 & マイクロフォーサーズ

｜　　　　　　　IP67規格　　　　　　　｜　　　　マイクロフォーサーズ　　　　｜







　＊IP規格とは・・・

---





■ IP　（International Protection）

　　　IEC規格529に基づいて規定された固形異物、水に対する電気機器、

　　　キャビネットの保護等級表示

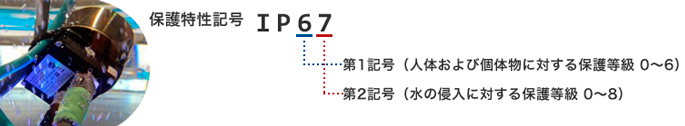

■ 第1記号

　　・0～6までの数字で表される固形異物に対する保護等級
　　・0=無保護。6=粉塵の侵入を一切許さない最高の等級


■ 第2記号

　　・0～8までの数字で表されるに対する水の侵入に対する保護等級
　　・0=無保護。7=一定時間・深さの水中に浸漬しても有害な影響を受けない
（7の規定：水深1m、30分間の浸漬）

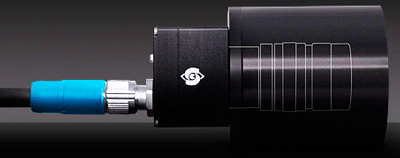

　＊カメラの形状

---



 ■　ケーブル

左：イーサネットコネクタ 右：カメラ電源用コネクタ   ＊防塵・防水のために、特殊な加工が施された各種ケーブルが必要



 ■　レンズ

＊レンズカバーでレンズを保護





　＊SVS-VISTEK社のIP67規格対応カメラ

---



“超小型タイプ” ECO IP67シリーズ
→製品ページへ







　＊マイクフォーサーズ規格とは・・・

---

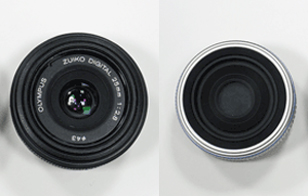

レンズ交換式デジタルカメラにおける共通規格のひとつであり、フォーサーズシステムの拡張規格です。   　左：フォーサーズ規格 　右：マイクロフォーサーズ規格



フランジバック長の短縮化、レンズ側との信号伝達を高速・安定化させる信号接点を増設し、

小型化を容易にしています。

マウント外径の小型化を行ったフォーサーズシステムと、互換性を持ちながら拡張されました。

小型化・画質の最適バランスを前提にして、4/3 型の撮像素子を使用しています。

製品の更なる小型軽量化、ライブビュー撮影や動画撮影ニーズへの対応などを織り込むことを目的にしています。



元々、マイクロフォーサーズ規格は一眼レフカメラをメインに規定されていますが、

SVS-VISTEK社では、このレンズ側との信号伝達をメインにし、

FAカメラでは珍しいカメラ側からのレンズコントロール機能を搭載した

「EXO-Tracer」カメラを開発・製造しています。

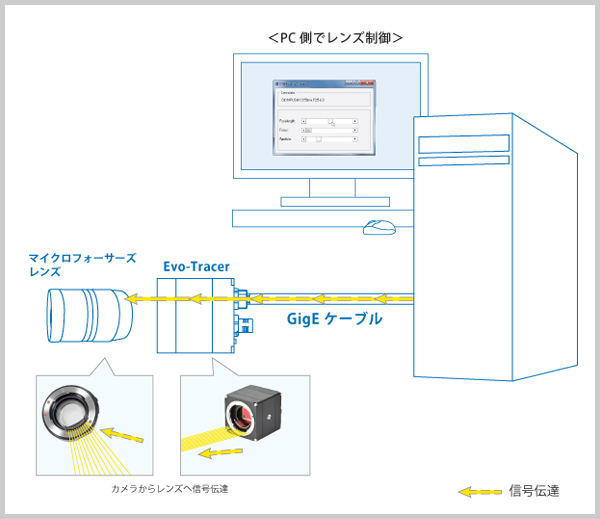

　＊"EXO-Tracer"　～パソコンでレンズ制御～

---





※左図はイメージです

EXO-Tracerカメラの特長のひとつで、PC側でのレンズ制御ができます。   カメラのインターフェースはGigE VisionとUSB3.0を採用し、 このケーブルを経由し、レンズのズーム・アイリス・フォーカスをPC側で自在にコントロールできます。   また、コントロールはViewerソフトである「SVCapture2」アプリケーションを使用しますので容易です。 カメラのパラメーターも、Viewerソフトから設定でき、レンズコントロールと共に撮像環境の変化にも、 柔軟かつ高速に対応できます。   そして、レンズもマイクロフォーサーズ対応であれば、すべての接続が可能です。 マイクロフォーサーズレンズは、一般市場での取扱いが豊富なため、 幅広い選択が可能であるということも特長です。

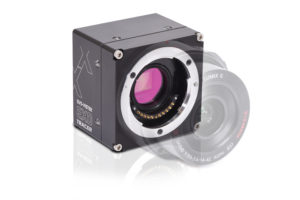

　＊SVS-VISTEK社のマイクロフォーサーズ対応カメラ

---







→ EXO Tracerシリーズ GigEカメラ製品ページ



→ EXO Tracerシリーズ USB3.0カメラ製品ページ
