サイエンス用 高感度sCMOSカメラ [真空冷却型]
|
Andor社（英）が開発した『Neo』は、サイエンス用のsCMOSカメラです。 読み出しノイズ1e-、真空封じ切り－40℃冷却による暗電流抑制で、高S/Nを実現した科学グレードCMOSカメラです。フルフレーム最高100fpsの高速読み出しで、16ビット広ダイナミックレンジなカメラは、ライブセルイメージング、超解像顕微鏡、HCS、DNAシーケンサ、共焦点顕微鏡、補償光学、微弱光検出など、さまざまな用途に合ったカメラです。 |
【重要】 Neo5.5 sCMOS 生産終了のお知らせ（最終オーダー 2023/6/2）
最大冷却-40℃ ▶
|
低読出しノイズ 1e- ▶
|
ローリング／グローバルシャッター ▶
|
市場で唯一の真空冷却型 sCMOSカメラ ▶
|
ハイダイナミックレンジ ▶
|
高解像度550万画素（6.5μm）・広視野で細胞組織や天文学の分野に最適
|
速いフレームレート（最大100fps @フルフレーム）
|
ROI／ビニング機能
|
データフローモニター機能
|
4GB on-head メモリ
|
ダイナミックベースラインクランプ
|
CameraLink インターフェース
|
＜ アプリケーション ＞
|
・ ライブセル多次元顕微鏡 ・ 高解像度顕微鏡検査 ・ スピニングディスク共焦点顕微鏡 ・ 選択的平面照明顕微鏡（SPIM） ・ 細胞運動／イオンシグナリング ・ 生物発光／化学発光 ・ 全反射蛍光顕微鏡 ・ In-Vivoイメージング ・ 補償光学 |
・ ラッキー天文学 ・ ボーズ・アインシュタイン凝縮（BEC） ・ 中性子レントゲン撮影／トポグラフィ ・ 蛍光顕微鏡検査法 ・ 粒子画像流速測定法（PIV） ・ 圧力変動の画像計測 ・ マイクロ流体デバイス ・ ゲノム解読 ・ ビームプロファイル計測 など |
＜ 製品紹介 動画 ＞
|
Neo sCMOSカメラ [Andor Technology's Neo sCMOS Camera] |
＜ インターラインCCD vs Andor社 Neo5.5 sCMOSカメラ ＞
| パラーメーター |
インターラインCCD (typical) |
Neo 5.5 sCMOS | Neo5.5の利点 |
| 読出ノイズ | 6e- | 1e- | ● 6倍の感度 |
| ダイナミックレンジ | 2,250:1 | 30,000:1 | ● 10倍以上のダイナミックレンジ |
| センサー | 140万画素 | 550万画素 | ● 約4倍の解像度 |
| フレームレート | 12fps (@140万画素) |
30fps (@550万画素) 115fps (@140万画素) |
● 約9倍のスピード |
＜ Neo5.5 仕様表 ＞
| 仕様 *1 | Neo 5.5 | |
| 素子 | 表面照射sCMOS | |
| 画素数 (W×H) | 2560×2160 (550万画素) | |
| センサーサイズ | 16.6×14.0 mm ，対角：21.8 mm | |
| 画素サイズ | 6.5 μm | |
| 読出レート |
560 MHz (280MHz×2sensor halves) 200 MHz (100MHz×2sensor halves) |
|
|
読出しノイズ *2 Median [rms] |
@200 MHz , RS | 1.0 e- [1.5 e-] |
| @200 MHz , GS | 2.3 e- [2.6 e-] | |
| @560 MHz , RS | 1.3 e- [1.7 e-] | |
| @560 MHz , GS | 2.5 e- [2.8 e-] | |
| 冷却温度 | 空冷 | -30℃ (外気温25℃) |
| 水冷 | -40℃ (水温16℃) | |
|
暗電流 *3 (e-/pixel/sec) |
空冷 | 0.015 (-30℃) |
| 水冷 | 0.007 (-40℃) | |
| A/Dコンバータ | 12 bit ，16 bit | |
| ピークQE | 60 % | |
| 読出し方式 | ローリングシャッター＆グローバルシャッター | |
| システムウィンドウタイプ | UV-grade fused silica, ‘Broadband VS-NIR’, unwedged | |
| 内部メモリ・バッファサイズ | 4 GB | |
|
最大フレームレート （burstモード） |
フルフレーム | RS：100 fps ，GS：49 fps |
| 128x128 ROI | RS：1,639 fps ，GS：716 fps | |
| 飽和電荷量 | 30,000 e- | |
| ダイナミックレンジ | 30,000 : 1 | |
| リニアリティ (最大) | ＞99 % | |
| MTF (Nyquist @555nm) | 45 % | |
|
Photon Response Non-Uniformity |
Half-light range | ＜0.01% |
| Low light range | ＜0.1% | |
| ピクセルビニング | ハードウェアビニング：2×2 ，3×3 ，4×4 ，8×8 | |
| ROI （Pre-defined） | 2560×2160 ，2048×2048 ，1920×1080 ，512×512 ，128×128 | |
| User defined ROI granularity |
1 pixel (Minimum ROI size possible is as follows: 16 x 12 in 12-bit mode and 12 x 12 in 16-bit mode.) |
|
| I/O | External Trigger、Fire、Fire n、Fire All、Fire Any、Arm | |
| トリガーモード |
Internal, External, External Start, External Exposure, Software Trigger |
|
| システム露光イベント *4 | Start / End exposure (row 1), Start / End exposure (row n) | |
| ハードウェアタイムスタンプ | 25 ns | |
| アンチブルーミング | x 10,000 | |
| インターフェース | CameraLink 3-Tap | |
| 動作環境温度 | 0～40 ℃ | |
| 保管環境温度 | -25～55 ℃ | |
| 湿度 | ＜70％ (結露なし) | |
| カメラサイズ | 166×150×122 mm | |
| カメラ重量 | 3.4 kg | |
| 消費電力 | 30W (標準) ／ 60W (最大) | |
※ : RS…Rolling Shutter／GS…Global Shutter
*1 : 特に明記されていない限り、値は典型的なものとなります。
*2 : 読出ノイズは、ブレミッシュの任意の領域を除いたセンサーエリア上の中央値となります。これは、センサー読出ノイズとA/Dノイズを組み合わせたものです。
*3 : 暗電流の測定は、ローリングシャッターモードでブレミッシュの任意の領域を除いたセンサーエリア上の中央値を取得しています。
*4 : Software Exposure Events は、取り込みの開始と終了をソフトウェアで迅速に通知します（SDKのみ）。
＜ Neo5.5 最大フレームレート ＞
| Array Size | Neo5.5 | |||
| CameraLink 3-tap | Burst to 4GB Internal Memory | |||
| Rolling Shutter | Global Shutter | Rolling Shutter | Global Shutter | |
| 2560×2160 | 30 | 30 | 100 | 49 |
| 2048×2048 | 39 | 39 | 105 | 52 |
| 1920×1080 | 79 | 79 | 199 | 97 |
| 1392×1040 | 115 | 101 | 206 | 101 |
| 512×512 | 374 | 201 | 419 | 201 |
| 128×128 | 1470 | 716 | 1639 | 716 |
＜ Neo5.5 各種資料 ＞
 量子効率(QEグラフ)
|

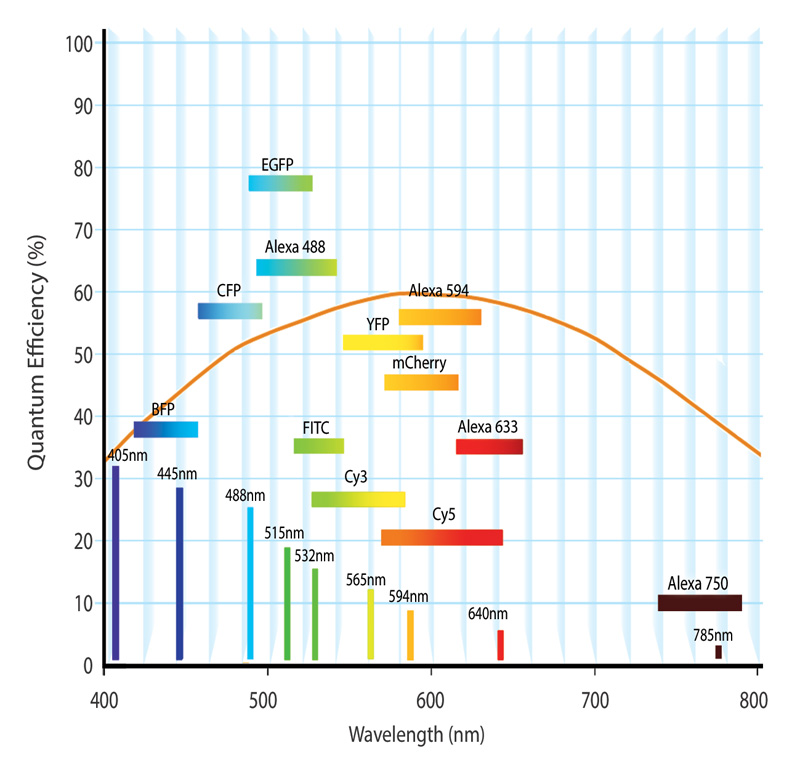

 QE vs Fluorophore Emissions
|

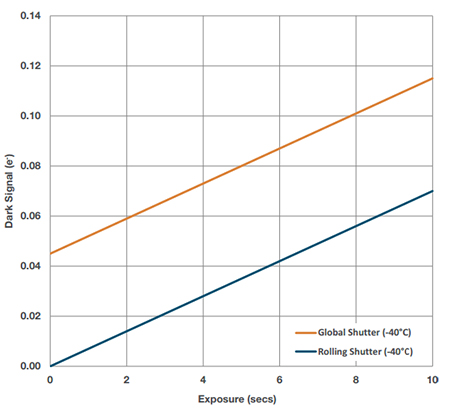

 Dark Signal vs Exposure Time
|

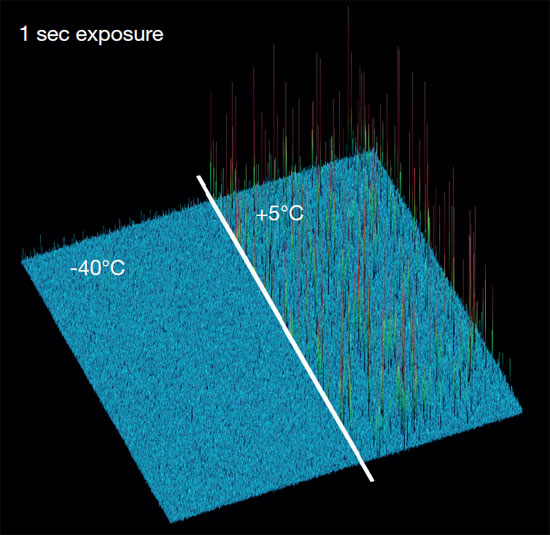

 Hot Pixels vs Cooling Temperature
|
 FOV比較(Andor 5.5Mpixel sCMOS VS 1.4Mpixel InterlineCCD)
|

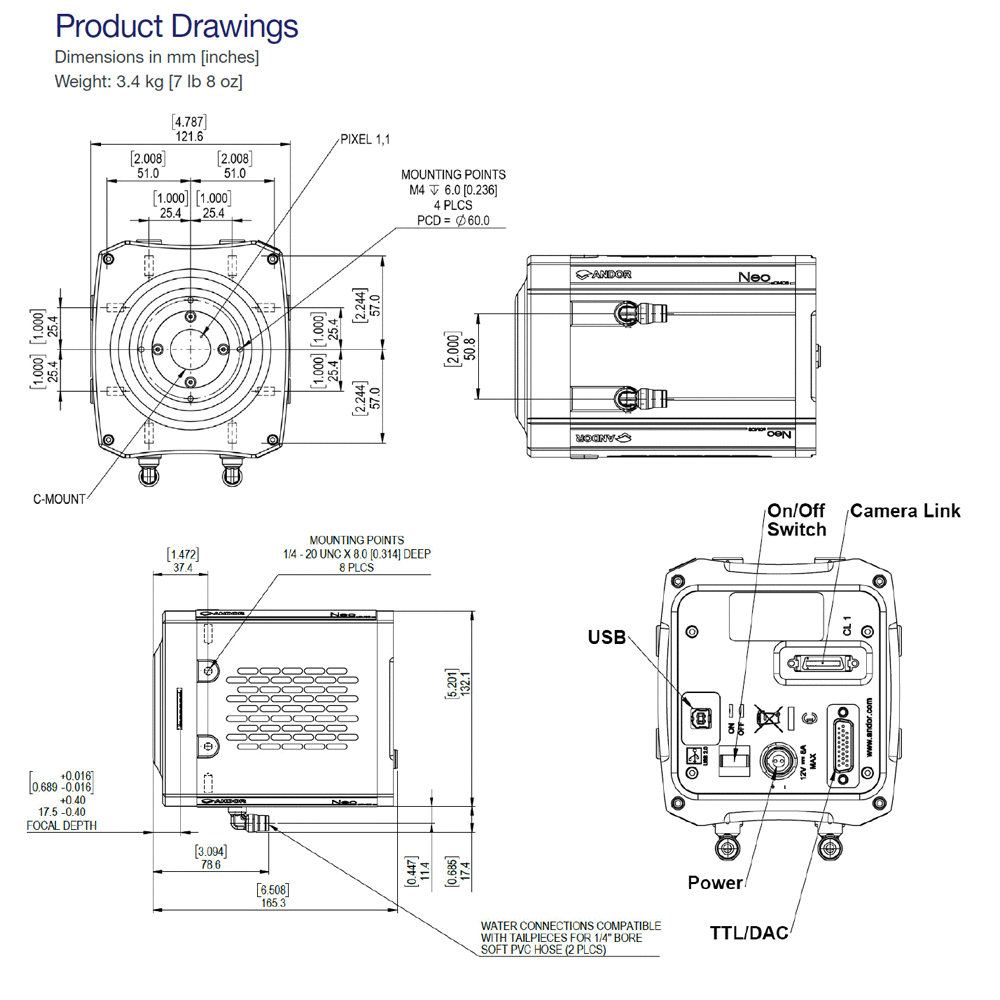

 図面
|

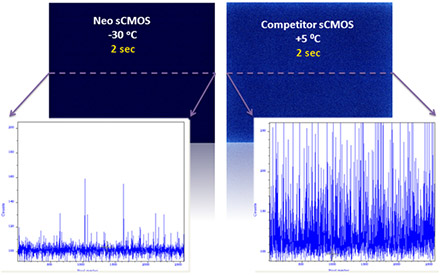

最大冷却-40℃
Andor社のNeo sCMOSカメラは、水冷と空冷の二種類を切り替えてご使用頂けます。空冷では-30℃まで、水冷では-40まで冷却します。
熱ノイズは、sCMOSの微弱光撮影を妨げます。-30℃まで冷却することで、+5℃のsCMOSカメラよりも、より微弱光のイメージの検出が可能です。
また、水冷では振動を最小に抑えることが出来る為、パッチ・クランプやAFMセットアップ等の分野に最適です。

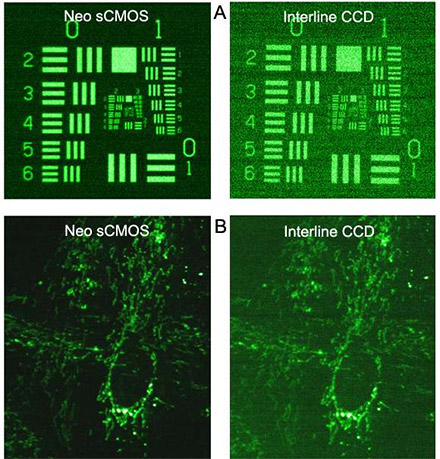

低読出しノイズ 1e-
Andor社のNeo sCMOSカメラは、水冷と空冷の二種類を切り替えてご使用頂けます。
高感度sCMOSカメラのNeoは、増幅技術無しで、優れた1electron(r.m.s.) typ.を提供します。
この感度レベルで、フレームレート30fps(フルフレーム)、読取速度200MHz pixelを達成します。またNeoは、フルスピードのBurst to memoryで、100fps(フルフレーム)で1.3electron(r.m.s.) typ.を提供します。
CCDカメラの場合、2 electronsノイズでも、1MHz（又はそれ以下）よりも遅い読出スピードが必要なります。Neo sCMOSの低読出しノイズは、CCDカメラと比較して、特に高速での微弱光観察用途に有効です。
[読出しノイズ]
＠200MHz ：
ローリングシャッター：1.0e- ／ グローバルシャッター：2.3e-
＠560MHz ：
ローリングシャッター：1.3e- ／ グローバルシャッター：2.5e-
ローリングシャッター／グローバルシャッター
Andor社のNeo sCMOSカメラでは用途に応じた撮影方式を提供する為、ローリングシャッター方式と、グローバル（スナップショット）シャッター方式とを切替えることができます。
グローバルシャッターは、全画素同時タイミングでシャッター動作を行います。
ローリングシャッターは、１～数ラインを一ブロックにして、各ブロックに順次シャッターをかけていきます。（ブロック内は同時タイミングですが、ブロック間は若干の時間差があります）

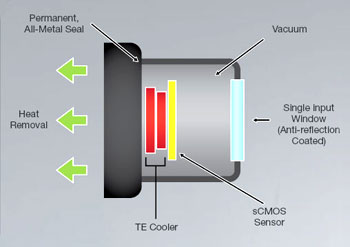

市場で唯一の真空冷却型sCMOSカメラ
Andor社のNeo sCMOSカメラは、市販で入手できる唯一の真空封じ切り冷却のカメラです。品質、性能、寿命において、真空技術は重要です。
ハイダイナミックレンジ
Andor社のNeo sCMOSカメラの革新的なDual Amplifier構造は、ハイゲイン（ローノイズ）とローゲイン（高キャパシティ）増幅を同時に信号を抽出する為、ハイゲイン又はローゲイン増幅のどちらか一方を選ぶ必要がありませ ん。センサーの最も低いノイズを広ダイナミックレンジで利用頂けます。
[Neo 最大ダイナミックレンジ]
30,000：1
