Prober Shuttle（PS） [Shuttleシステム]

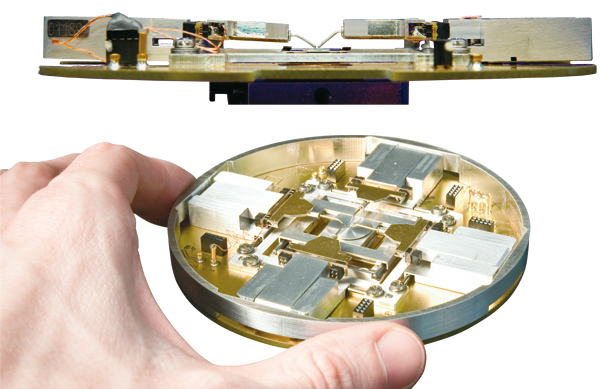

	Prober Shuttle　PS4 Prober Shuttleは、高精度のin-situ電気ナノプロービング用の最新ツールです。この製品のビジョンを実現するために、比類のない安定性と精度を備えた超フラットな3軸マニピュレーターであるMM4を開発しました。プローバーシャトルは、2つまたは4つのMM4で構成でき、オプションで超フラットな3軸サブステージを使用できます。

	Prober Shuttle　PS8 Prober Shuttleは、7nmテクノロジーノード以降での高精度のその場電気ナノプロービングのための最新ツールです。この製品のビジョンを実現するために、比類のない安定性と精度を備えた超フラットな3軸マニピュレーターであるMM4を開発しました。Prober Shuttleは、最大8つのMM4で構成でき、超フラットな3軸サブステージのオプションがあります。

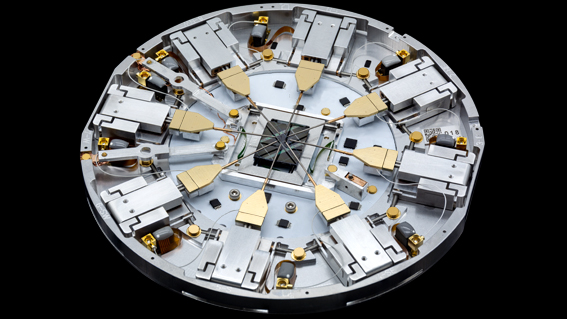

	Prober Shuttle　PS8E　エンコーダー機能付最もコンパクトで高度に統合されたナノプロービングシステムであるPS8 プローバーシャトルに、ポジションエンコーダを追加しました。この最新機能により、高速で効率的なナノプロービングのワークフローが可能になりました。ビーム感度が問題となり、そのために非常に低い加速電圧が必要となる最新のテクノロジーノードでのプロービングには、プローブの位置を自動的に事前調整できる機能は特に重要です。事前に設定されたアライメント位置を使用して、8つのプローブをそれぞれのパーク位置からサンプル上の一定の高さに近づけることができます。これにより、非点収差を常に補正したり、より高い加速電圧に切り替える必要があった面倒な事前調整作業が不要になります。 PS8Eには、比類ない安定性と精度を誇る超薄型3軸マニピュレーターMM4が採用されています。システム全体の高さは10mmで、幅広いSEMのロードロックに対応し、サンプルのスループットを向上させます。また、プローバーシャトルは、低電流・低容量の測定が可能であり、Live Contact TesterやEBIC（電子ビーム誘起電流）イメージングモジュールなど、Advanced Probing Toolsのハードウェアおよびソフトウェアに完全対応しています。

・アプリケーションノート：リチウムイオンポリマーバッテリーセルの特性評価

ロードロック式SEM対応「Shuttleマウント」

通常の試料交換と同様の手順で、試料交換室にユニット本体をセットし、試料室に導入します。予め試料ステージ周りに配置したソケットコネクタにユニットが接続することで導通を取ります。試料交換室経由でユニットを着脱できるため、試料やプローブ針の交換の度に、試料室を開放する必要が無くなります。(Shuttleマウントはドローアウト式のSEMやFIBにも適用可能です)

コンパクトサイズ、SEM式ナノプロービングに最適化

幅100mm x 高さ10mmと、非常にサイズが小さいため、開口の狭い試料交換室にも対応できます。また、より短いワーキングディスタンスで使用できるためSEMの分解能を損なうことがありません。

仕様

		[ 共通仕様 ] マイクロマニピュレーター：MM4-EM A = 左右、B = 上下、C = 伸縮動作範囲：　A = 9 mm(PS4) or 5mm(PS8)、　B = 90°、C = 5 mm 分解能：　A <0.05 nm、B <0.5 nm、C <0.05 nm 低ドリフト：1 nm / min 低容量、低電流の測定ノイズ：20 fA @ 1 Hz(PS4) 25 fA @ 1 Hz(PS8) 絶縁漏れ電流：<50 fA / V 信号導体抵抗：<5Ω 最大電圧：100 V 最大電流：100 mA

Prober Shuttle　PS4 [ 概要 ] 全高：10mm 全幅：100mm 最大サンプル領域：20 mm×20 mm 最大サンプル高さ：10 mm ^※ 重量：100 g + SEM / FIBダブテール ※サンプル領域とロードロックの寸法による		Prober Shuttle　PS8 / PS8E [ 概要 ] 全高：10mm 全幅：140mm 最大サンプル領域：20 mm×20 mm 最大サンプル高さ：20 mm ^※ 重量：200 g + SEM / FIBダブテール・フランジからラックまでのクリーンなケーブル管理・非磁性設計 ※サンプル領域とロードロックの寸法によるエンコーダ機能：PS8E ボタンをクリックするだけでプローブをパーク＆復元サブステージを事前定義された場所に移動

紹介動画

[Prober Shuttle with eight probes loading onto Zeiss Merlin SEM via load lock]
