NSシリーズ

「NSシリーズ」はUNIBLITZメカニカルシャッターの組み込み用シリーズです。
開口径が25mm～65mmとなっており、同じ組込用モデルの「DSSシリーズ」や「ESシリーズ」に比べ、豊富なラインナップが特徴です。

Bi-Stable駆動形式を採用しており、Open/Close時の状態保持電圧が不要となっています。
また、N-CAS(Non-Contact Actuation System)によって高い信頼性を持ちます。

OEMモデルシャッターは、ハウジングケース無しのみとなります。
また、使用用途に応じて以下のオプションを追加できます。

  ◆ブレード選択（ZMブレード）

※シャッターモデルの詳細な選定手順は「シャッターモデル選定手順」をご参照下さい。

モデル	開口径 [mm]	開口時間 [msec]	最大繰返し [CONT/BURST]	ブレード数 [枚]	ハウジング 直径 [mm]	データシート
NS25B	25	5.0	5 / 30	5	57.2
NS35B	35	12.0	2 / 5	5	99.5
NS45B	45	12.0	2.5 / 5	5	99.5
NS65B	65	33.0	1 / 3	6	130.8

＜シャッターイメージ＞

モデル	シャッターイメージ	シャッター図面

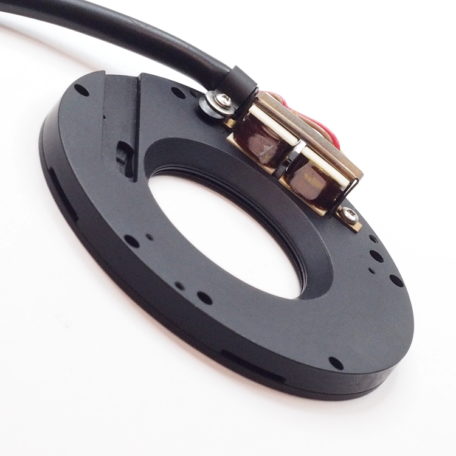

NS25B

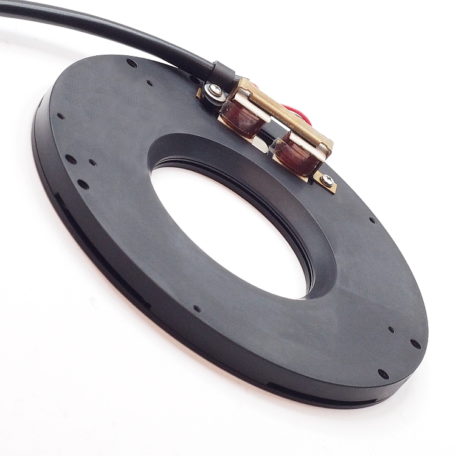

NS35B

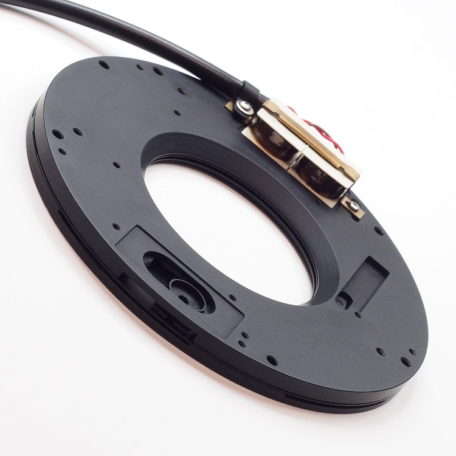

NS45B
NS65B
